粗格珊及汙水泵房沉井施工設計

結合具體(ti) 的沉井施工案例，從(cong) 沉井施工的三個(ge) 主要進程進行闡述。選擇沉井開挖方式，使用旋噴樁進行施工並采取措施進行質量和安全保證，選擇排水下沉方法，製作井筒，進行沉並下沉糾偏之後再進行沉井封底。同時，針對本工程案列可能遇到的問題進行研究，並提出相應的措施，對施工材料質量和隱蔽工程的質量進行保護。最後我們(men) 針對工程施工的安全問題進行考慮，做到安全與(yu) 文明施工，並且製作施工應急預案來保證安全施工。

研究背景及意義(yi)

在一些建築物比較密集的地區或者繁華市區，對建築物的空間要求很嚴(yan) 格，可以用於(yu) 施工的場地越來越小，在這樣的地方若要修築建築物，就必須考慮空間的適宜問題，在這些地方我們(men) 常用沉井基礎來滿足建築物空間上的需要。沉井，或叫做沉箱因為(wei) 對附近的環境的影響程度較低，所需地方不是很大，它的內(nei) 部空間是能夠應用的，因此非常適合應用在城市建築物中，在建築工程中有著普遍的應用P281]。由於(yu) 沉井需要的場地不大，在使用沉井時可以避免一些由於(yu) 場地原因造成的開挖難度問題，從(cong) 而，可以應用在一些周圍有建築物導致開挖導致建築施工困難的場地。但是，沉井的開挖施工比其他的開挖項目要艱難一點，碰到的情況又難解決(jue) 一點，所以怎麽(me) 樣避開這些麻煩，或者將這些情況在剛開始時就能解決(jue) 掉，就是沉井施工的要點所在。

近些年，沉井的施工在技術方麵已經有了挺好的進步了，但汙水提升泵房這種項目的沉並研究還要專(zhuan) 家們(men) 進行深切地研究，和有關(guan) 監督人員或機構的監督，使得泵房的沉井項目改進以至可以滿足當今城市建設所提出的要求(。汙水泵房在建築物中通常又叫做汙水提升泵房，顧名思義(yi) 是把汙水提升後進行處理，它的目的是把原來水位的水經過機械提高到我們(men) 需要的特定的位置，把他提高就獲得了重力勢能，這樣它就能在重力被動下進行流動!29。因此，我們(men) 需要探究提水泵站沉井施工的應用，並對實際工程設計中所遇到的問題，求到相對應的解決(jue) 方法現今建構築物對汙解決(jue) 方麵的要求還是挺高的，在汙水泵房項目的沉井施工方麵，粗格柵的目的是處理掉連接管道和汙水泵機器中比較大的懸浮物質231，並且能夠保證後來的解決(jue) 步驟能夠正常進行的一種機械物件。因此粗格柵及汙水泵房的沉井施工在建築施工工程是很重要的一個(ge) 環節，其在設計施工中能夠順利進行並且避免一些施工障礙是很重要的一個(ge) 環節。

沉井的類型及施工工藝

沉井的類型

沉井的分類通常是按照界麵形狀來分類的，其中有按橫截麵形狀分類和按照豎向剖麵形狀分類，其具體(ti) 分類如下:

按照橫截麵形狀分類橫裁麵分類中有圓形沉井和矩形沉井兩(liang) 種，其中圓形沉井分為(wei) 帶梁底和無底兩(liang) 種形式。而這兩(liang) 種中矩形沉並是常見的，圓形沉井和矩形橫截麵沉井中的個(ge) 分類相似，故以下就通常按橫截麵沉井的類型分類，具體(ti) 又有以下幾種類型

單孔沉井

單孔沉井類別有圓形和矩形兩(liang) 種，圓形截麵由於(yu) 它的形狀原因在遭受水平的水壓力和土壓力作用時比矩形沉井的效果要好，矩形截麵沉井在麵對水平水、土壓力時在側(ce) 部遭受的彎矩要大一點，因此圓形截麵沉井在施工時對沉井的厚度要求低一點，但是矩形的沉井在製作施工時比圓形的要簡單一點，因為(wei) 這兩(liang) 種橫截麵沉井各有各自的優(you) 勢。

單排孔沉井

沉並內(nei) 兩(liang) 個(ge) 孔或者多個(ge) 孔並列依次單方向排開，每個(ge) 孔之間用內(nei) 隔牆區別出來，隔牆的作用可以增加井體(ti) 的剛度，有利於(yu) 沉井均勻下沉，提高沉並的承載能力，使其能夠比較均勻的挖土下沉，適合作為(wei) 麵積比較大的重型建、構築物的基礎。

多排孔沉井

多排孔截麵在井內(nei) 放置多個(ge) 內(nei) 隔牆，內(nei) 隔牆形成水平豎直交錯的格網，各孔底根據需要來進行底梁的設計。它的剛度較大，在施工中方便各位置平均下沉，適合用在麵積比較大的並且較重的建築物地基中。

按豎直剖麵形狀分類

柱形沉井

柱形剖麵的井壁由於(yu) 其形狀，它的上下井壁的厚薄程度是一樣的，深度改變厚薄程度不改變。由於(yu) 柱形沉井受四周土的束縛作用相對來說是均勻的，所以在沉井施工進行中發生傾(qing) 倒或偏轉的可能性減少。它的不足方麵是井壁外部受到的摩阻力挺大，在沉井太深的情況下，或者麵積比較小的情況下常有並壁毀壞的負麵影響，因此適合用在建築物較淺或者麵積比較小的沉井上。

階梯型沉井

當作用在沉並側(ce) 壁上的土壓力和水壓力隨沉並深度增加而變大時，可以使井壁的界麵的形狀做成階梯式的變截麵。這樣當土比較密實時，沉並下沉時能夠使下端所受的側(ce) 摩阻力比較小，便於(yu) 下沉。刀角處的台階高度一般為(wei) 1-2m,階梯寬度一般為(wei) 100mm。外壁階梯形沉井又分為(wei) 單階梯和多階梯兩(liang) 種，外壁單階梯沉井的優(you) 點是可以減少側(ce) 摩阻力，但是對土的攪動程度較大，在靠近地麵的地方，受到土的側(ce) 摩阻力和擠壓越小，因此外壁多階梯形沉井相比較更節省建築材料。

錐形沉井

沉井的井壁外麵部分製作成斜的坡度，可以在一些特殊的地形條件下應用，坡度通常在 120 至 150 之間。

沉井的施工工藝

沉井的施工步驟主要是井體(ti) 的製作、下沉和封底這幾個(ge) 步驟組成的，其中建造井體(ti) 是最先要求完成的，包含基坑的挖掘、設置墊層或者承載墊木、建造井體(ti) 這些工序。沉井的下方式通常情況下有排水和不排水兩(liang) 種方式，一般情況下我們(men) 用的方式為(wei) 排水下沉，當土質情況不是很理想的情況下，會(hui) 有一些端產(chan) 生，土沙或水可能會(hui) 湧出來，沉井也會(hui) 有自動位移、偏斜等情況，沉井在最後的下沉階段可能速度相對比較快，這是我們(men) 通常采取往沉井裏麵灌注水的方式，即所謂的不排水方式進行下沉。並身的下沉方式有兩(liang) 種，當采取排水施工方式時，用幹封底的方式進行下沉，當用不排水的方式情況下，我們(men) 就在水下進行封底，抽取承墊木、挖土下沉，並且製作輔助措施，一般采用的輔助措施為(wei) 降水、糾偏和幫助下沉這類。並體(ti) 的封底主要是鋼筋混凝土底麵的澆築等流程，我們(men) 在實際施工條件下一般是用幹封底的方式!。

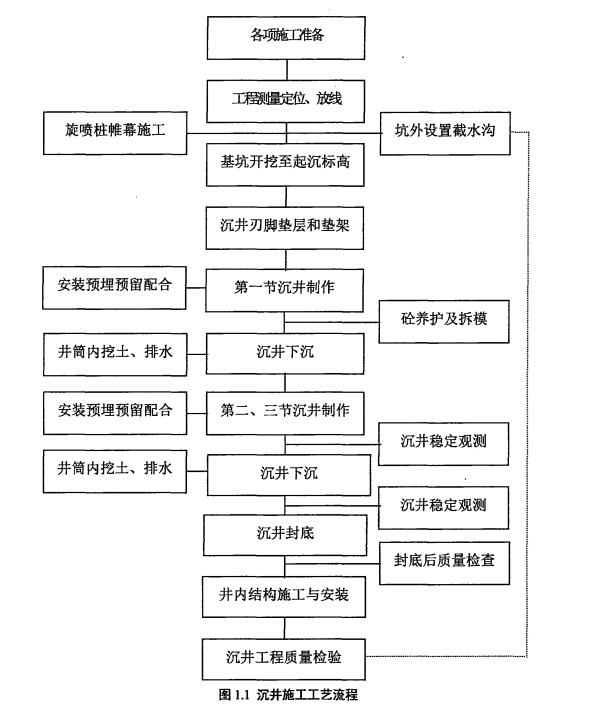

具體(ti) 的施工流程順序還是依據上麵介紹的步驟，並且在有些步驟中進行檢測和質量檢查，具體(ti) 的工藝流程步驟在下麵的圖中做了詳細的闡述。

1.3 沉井施工的國內(nei) 外研究現狀

多年的施工實踐和設計研究發現，沉井用於(yu) 地下結構物、水泵房中和一些深的基礎中，想比較其他建築物而言有它明顯的優(you) 勢，在一些地下建築物基礎的選擇中，其已經得到了比較普遍的應用了。

在大型沉井施工中，周江伶對蕭山市第三水廠麵積為(wei) 545mx316 m、高度為(wei) 132m 的特大型框架沉並進行了探討研究。其基礎設置於(yu) 軟地基上，設置增加了 30 根鑽孔的灌注樁應用在刃腳的底端，用這種方法，沉井施工順利地完成了該實踐說明了，在地基情況是淤泥的土質情況下，我們(men) 也可以用排水方式進行下沉，同時也比較方便能夠取得較好的經濟效益!21。周德友115]在設計蕪湖長江大橋時，針對軟地基沉井，闡述了在軟地基情況下，較大較深的沉井的施工和加固相應的重要方法，針對軟地基情況下較大較深的沉井，給出了施工過程值得關(guan) 注的相關(guan) 問題。顧一峰!針對黃浦江附近的源江水廠，關(guan) 於(yu) 取水泵站格柵井的沉井項目，提出大型沉井在軟土基中的施工流程和措施。

輕型沉井，這一類沉井的製作難度小，下沉難度也小，對施工條件的選擇程度小，構造穩定，同時經濟性好，適合用在中小型工程上。張玉萍和夏運強針對位於(yu) 青島浮山灣的北海船廠護岸工程，對護岸工程中的輕型沉井施工給出了詳細說明。連續沉井在軟地基上中作為(wei) 坡提的堤腳支持，它有著防止衝(chong) 擊和護底的效果，製作簡單，更加經濟等優(you) 勢，具有普及推廣的應用價(jia) 值。

沉井在路橋工程上和沿海建築物的應用的案例現在也有，雖然在該方麵的應用較少，起步較晚，但是隨著如今的施工技術愈加先進，該領域沉井工程施工也有涉及。李振林[17在解決(jue) 跨海大橋的工程實踐中，麵對水深、地基軟和沉降比較大這些比較難處理的問題上，提出了采用四柱式沉並與(yu) 樁基結合在一起應用的觀點，用這種方式，使得在海上施工的難度問題得以相應的解決(jue) 。針對在沿海的特殊地質前提下，對泵房沉井施工提出了在沿海地質條件下的分節預製方法，以及相關(guan) 的沉井施工技術問題和對應采取的措施，經過後來的具體(ti) 實踐發現，他的這種觀點可以得到普遍應用。

在麵對一些特殊的條件中的沉井施工問題中，在大量的研究人員和工程師的努力探索研究後，對於(yu) 一些特殊的困難問題也給予了相應的解決(jue) 辦法。在軟地基加固，防滲和穩定性的亟需處理的問題上也給出了相關(guan) 的措施。

在工程機械的硬件條件持續創新的條件下，技術也在持續提高，基礎采用沉井施工的方式在國內(nei) 外都得到了普遍的應用。國外自從(cong) 在條件艱難地區的海峽中建造了特大的橋梁後，如今國外在較深的海水中沉井基礎方麵的研究得到了很大的進步，國外在深水基礎項目上目前正在對構件施工的整體(ti) 化和大型化方麵進行深入研究，沉井製造方式逐漸地實行預製化，而在現場施工方麵朝著機械化的方向發展。這樣做的目的是為(wei) 了減少施工工作量、動力和作業(ye) 時間，以解決(jue) 在工作環境較惡劣的施工項目上所麵對的工期完成難度問題，來解決(jue) 沉並製作時的工程質量難題，並且有著減短工期的作用。如此，我國應跟隨國際化的工程技術要求，來相互學習(xi) 借鑒，應用在我國的現代化建設，節約成本和工作量。

小結

本章主要介紹了所選課題的研究背景及意義(yi) ，總結了沉並的分類和沉井施工的工藝，並闡述了沉井施工的當前研究現狀，同時明確了研究的主要目的。
