EASY在中、小型汙水泵站控製係統設計中的應用

在每一個(ge) 城市汙水排放管網係統中，幾乎都離不開汙水提升泵站。每一個(ge) 汙水提升泵站都離不開電氣控製係統。

我們(men) 所說的電氣控製係統是指變配電係統、電氣傳(chuan) 動係統以及自動控製係統、儀(yi) 表係統。一般地講，電氣控製係統涉及的設備包括:高壓開關(guan) 櫃、變壓器、低壓開關(guan) 櫃、PLC、上位機、液位計,流量計等。由此構成的電氣控製係統,對大型汙水提升泵站來說無疑是合適的。但對中、小型汙水提升泵站來說,PLC、上位機投資高,不經濟。

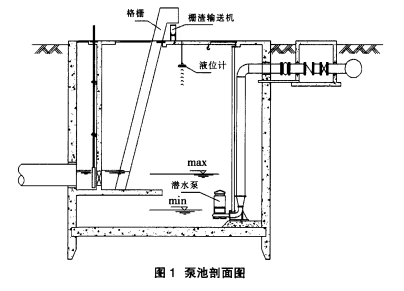

那麽(me) ，有沒有辦法使小型汙水提升泵站的電氣控製係統在保證安全可靠運行的前提下，又能降低投資呢?有!那就是采用EASY取代PLC、取消上位機並由EASY.以通訊方式將所有信息傳(chuan) 送到上一級工作站如汙水處理廠中控室，由上一級工作站代償(chang) 小型汙水提升泵站上位機的作用。下麵，就以如圖1所示的泵站為(wei) 例介紹如何通過EASY實現小型汙水提升泵站的控製。泵站的主要工藝設備包括:格柵2台、螺旋輸送機1台、潛水泵3台(2用1備)。

首先，我們(men) 認識一下什麽(me) 是EASY?EASY是由德國穆勒公司生產(chan) 的控製繼電器係列，根據功能不同有不同的型號，我們(men) 以EASY 代表。

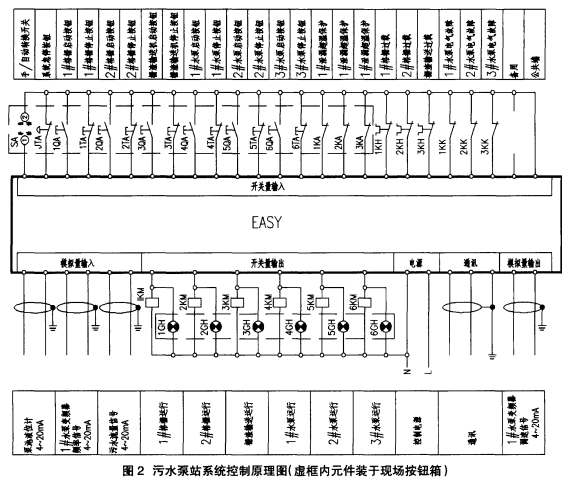

圖2是以EASY構成的小型汙水提升泵站電氣控製係統原理圖。

根據係統圖要求，我們(men) 可以知道輸人/輸出的形式及數量:開關(guan) 量輸人 24個(ge) ，分別為(wei) 圖中所示,模擬量輸人3個(ge) ,分別為(wei) 泵池液位計,1#水泵變頻器頻率信號以及汙水流量信號，模擬量均為(wei) 4~20mA 電流量。

開關(guan) 量輸出6個(ge) ,分別如圖所示;模擬量輸出1個(ge) ,1#水泵變頻器調速信號4-20mA。具體(ti) 配置如下:EASY 820-DC-RC,EASY 618-DC-RE，前者為(wei) EASY小型控製繼電器本體(ti) ，後者為(wei) 擴展I

根據控製原理:當手動運行時，可以通過按鈕手動分別控製1#,2#,3#水泵的開啟與(yu) 停止以及格柵設備,柵渣輸送設備的開啟與(yu) 停止。在手動運行方式下，各種保護通過輸人給EASY,EASY會(hui) 根據輸人來源做出相應的處理。

自動運行時，2台汙水泵通過EASY的時鍾以及時間繼電器功能進行定時輪值，當泵池液位信號達到設定值時，EASY通過模擬信號的比較，自動投人變頻泵，其轉速也由EASY的模擬量輸出來給定，當汙水流量信號達到設定值時,EASY自動開啟柵渣輸送設備及格柵設備，當信號達到停止設定值時停止格柵設備，再延時停止柵渣輸送設備。各項保護與(yu) 手動時一樣。

根據以上控製原理並通過麵板鍵盤及顯示窗口，進行控製程序的編製,這樣,經調試即可投人運行。

如果水泵的台數增加，隻需根據需要調整EASY的設置或增置擴展模塊同時調整控製程序既可滿足控製需求。
