地上式汙水泵房設計方案

近年來，由於(yu) 立式液下泵的大量生產(chan) ，小型汙水泵房多已設計成地上式的。該種液下泵有多種型號。以北京的一種產(chan) 品為(wei) 例，該種泵最長的泵軸管約為(wei) 3.5米，吸、壓水管口徑為(wei) 65mm,配帶3~7.5kW的電動機，機座尺寸為(wei) 500x700mm。

對於(yu) 大型汙水泵房，目前尚無該類液下泵可利用。而且實際上該類液下泵也不適於(yu) 製造大流的。因此，大型汙水泵房的設計須另尋途徑。

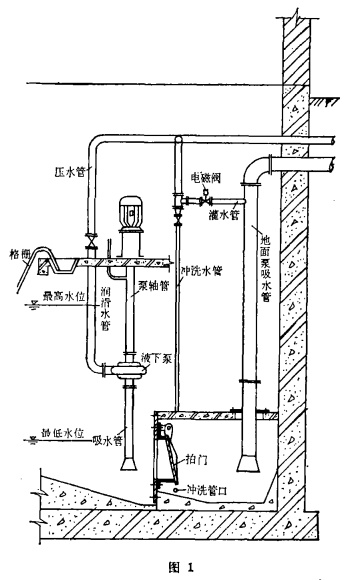

今提出大型汙水泵房地上式設計的一個(ge) 方案。此方案仍然利用了立式液下泵，但隻是部分地利用。同時，此方案仍然利用了底閥，但其構造不同於(yu) 普通底閥。圖1示出了此方案泵房的集水池部分。由圖可見，池內(nei) 安裝了地麵泵房汙水泵的吸水管(每台泵一-根)。其底端用拍門(成品，口徑350mm)和混凝兒(er) (及鋼筋)材料築造了一個(ge) 底閥。此外，在除渣平台上安裝了一台立式液下泵(電動機在平台上，泵在最高水位以下，吸水管伸到最低水位以下。事故出流管口商於(yu) 該平台時，電動機的安裝位置應相應提高)。山該泵的壓水管引出支管。其一分支與(yu) 地麵泵的收水管聯接，作為(wei) 灌水管。該支管上裝置電磁閥。另一分支伸至池底，作為(wei) 衝(chong) 洗管。該衝(chong) 洗管除用來衝(chong) 起池底沉澱汙泥外，還引出分支接底閥拍門部位的側(ce) 壁,引汙水衝(chong) 洗拍門。當需要抽水時，可按汙水流量的大小作不同方式的運行:當流最較小時，僅(jin) 開動立式液下泵，當流最較大時，則先後開動立式液下泵和一台或多台地麵泵。

在後一種情況下，當開動立式液下泵時，同時開啟灌水管上的電磁閥。於(yu) 是該泵的出水分為(wei) 兩(liang) 路:一路直接排入泵房的出水井。另一路經地麵泵的吸水管、泵體(ti) 和壓水管排人泵房的出水井，執行灌水排氣程序。當灌水時，底閥內(nei) 的拍門必有泄漏，然而該泄漏量隻會(hui) 占液下泵出水量的很小一部分。因此灌水仍能在很短時間內(nei) 完成。當灌水完成後即可啟動地麵泵，同時關(guan) 閉灌水管上的電磁閥。此後，底閥內(nei) 的拍門就呈開啟狀態，地麵泵與(yu) 液下泵共同運行。

上述啟動過程無疑可以而且很容易實行自動控製。

上述底閥中的拍門口徑比吸水管口徑大得多。因此，運行中拍門隻需有很小的開啟角度即可通過設計流量，而且其水頭損失比普通底閥小。另外，該拍門不易被固體(ti) 汙物所梗卡。即便梗卡而致嚴(yan) 重泄漏，也能實現灌水啟動，必要時可如前所述，引汙水衝(chong) 洗即可消除梗卡。

還可以用自來水作為(wei) 備用灌水水源，以增加地麵泵啟動的可靠性。

遠離城鎮和廠區的解遠泵房，往往難有自來水管引到該處。在該情況下，上述集水池中可再加設一台液下泵作為(wei) 備用灌水泵。可以看出,上述泵房在造價(jia) 、施工、設備安裝、運行、管理和檢修等各方麵都優(you) 於(yu) 地下式汙水泵房。

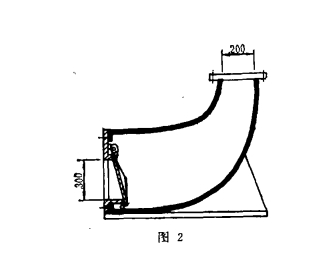

如能由工廠成批生產(chan) 圖2所示的鑄鐵底閥，則對本方案泵房的設計和施工都將帶來很大的方便(如泵吸水管口徑小於(yu) 該底閥出水口口徑，可另加變徑管件。

如 果由於(yu) 所用水 泵允許吸上真空高度較小或其 它原 因而 不能 設計成地麵 式泵房 ， 也可按上述 方案 設 計成半地下 式 泵房 ， 該半地 下式汙水 泵房也 在 上 述各方麵 優(you) 於(yu) 地 下式汙水泵房 。
