一體化預製泵站的應用及設計要點

一體(ti) 化預製泵站最早起源於(yu) 歐洲當地近年來,隨著小流量、低揚程的提水需求增加因其集成化程度高、施工容易且工期短、後期運維方便、自動化控製便捷等優(you) 於(yu) 傳(chuan) 統泵站的諸多優(you) 點，逐漸在國內(nei) 出現了眾(zhong) 多的應用實例，適用於(yu) 水環境治理工程、農(nong) 村供水治汙工程和城市雨洪調蓄工程等。

但當下一體(ti) 化預製泵站設計圖紙基本由生產(chan) 廠家提供，設計單位容易忽視其基本設計要求與(yu) 運行規律。目前針對一體(ti) 化預製泵站工藝設計的文獻較少，例如王夢月對上海浦東(dong) 新區某村一體(ti) 化汙水提升泵站的計算過程進行了展示;李進軍(jun) 等對張家港市靜脈科技產(chan) 業(ye) 園一體(ti) 化汙水提升泵站的設計進行了介紹;任亮國對渤海區域某一體(ti) 化雨水泵站組合設計進行了闡述;孟令智中總結了18新利娱乐手机版的優(you) 勢和設計注意問題;孟凡有等以某18新利娱乐手机版為(wei) 例詳細介紹了設計過程及施工注意事項。已有文獻在18新利娱乐手机版工藝設計流程的全麵性和係統性上不夠完整，在高集成度下一些設計參數、要求被忽略，造成了設計盲區。

為(wei) 了幫助工程師更好地掌握18新利娱乐手机版設計的主要參數和運行規律，作為(wei) 平時設計時的指導，通過整合18新利娱乐手机版的現行規範標準和圖集，對關(guan) 鍵步驟、參數確定和設計流程進行梳理，對規範和多本圖集做了總結比對，較為(wei) 全麵係統地歸納出18新利娱乐手机版設計的主要流程，對目前尚有不同意見的集水池有效容積的計算提出複核方法，並給出三大液位的一般控製程序等內(nei) 容。

一體(ti) 化預製泵站設計流程

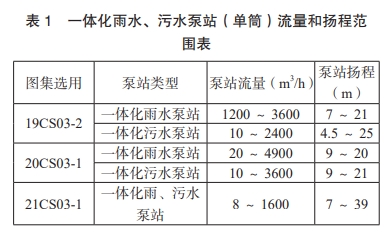

根據《19CS03-2一體(ti) 化預製泵站選用與(yu) 安裝(二)》《20CS03-1 一體(ti) 化預製泵站選用與(yu) 安裝(一)》《21CS03-3 一體(ti) 化預製泵站選用與(yu) 安裝(三)》“-8 三本圖集，目前可供選擇的一體(ti) 化雨水、汙水泵站(單簡)流量和揚程範圍如下表1。

18新利娱乐手机版主要由筒體(ti) 、潛汙泵、格柵、液位計、衝(chong) 洗閥、進出水管路、控製櫃、通風係統等組成，一般分為(wei) 幹式和濕式兩(liang) 種形式，因濕式泵站適用於(yu) 用地緊張的情況且運行維護簡單，其應用更廣。簡體(ti) 目前的材質主要有三種，分別為(wei) GRP(玻璃鋼)、HDPE(高密

度聚乙烯)和 HMPP(高模量聚丙烯)，當下GRP 材質的殼體(ti) 應用較多。18新利娱乐手机版的立麵及主要設施如圖 1。

2.1 工作環境

2.1.1 地基處理相關(guan) 要求

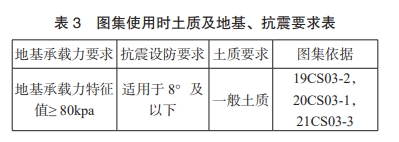

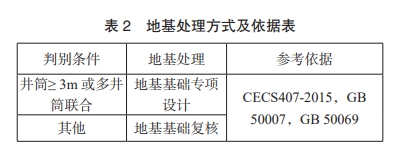

根據筒徑劃分，地基處理的方式見表2,圖集使用時的地基承載力要求、土質狀況和抗震設防要求見表3。

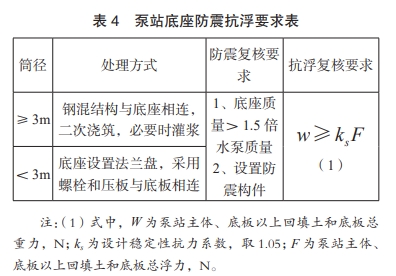

2.1.2 泵站底座結構設計要求泵站底座結構為(wei) 防止水泵固定處產(chan) 生震動和共振，需進行防震複核，同時考慮地下水對筒體(ti) 的影響，進行抗浮複核，處理方式及要求見表 4。

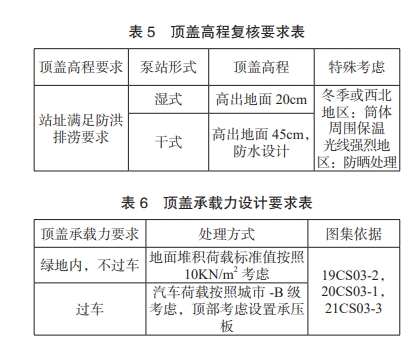

2.1.3 頂蓋設計要求頂蓋設計主要包括頂蓋高程確定和頂蓋承載力要求複核，分別見表5、表6.

2.2 水泵選型

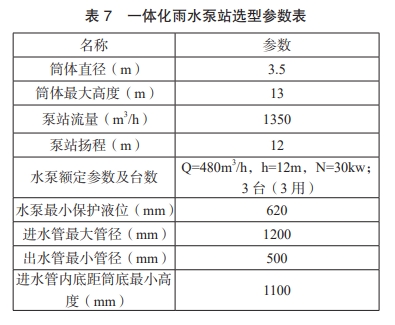

根據需要18新利娱乐手机版的流量和揚程可以在圖集選型表中確定主要參數，進行後續集水池有效容積及液位的計算。張孔峰四認為(wei) 當下18新利娱乐手机版的有效容積確定依據不足，胡凱 [0對18新利娱乐手机版的有效容積進行了優(you) 化設計。基於(yu) 此，綜合規範和圖集要求，通過集水池有效容積確定有效水深，進而確定三大液位後，利用 19CS03-2 和 20CS03-1 圖集中“進水管內(nei) 底距筒底最小高度”這一參數複核三大液位，最終再反推有效容積和有效水深。以某一體(ti) 化雨水泵站為(wei) 例，已知流量為(wei) 1350m'hh,揚程為(wei) 12m。主要選型參數如下表7。

2.3 工藝設計

2.3.1集水池有效容積的初步確定及複核

條件

有效容積的確定公式如下:

(2)式中，"為(wei) 集水池有效容積，m’;Q。為(wei) 18新利娱乐手机版中最大單泵設計流量，m'h;

為(wei) 水泵每小時最大啟停次數。Z

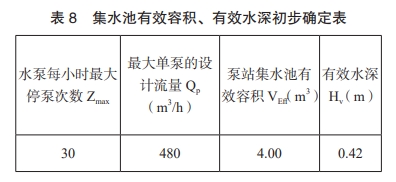

《室外排水設計規範》(GB50014)中規定自動控製水泵每小時不超過6次，而對於(yu) 18新利娱乐手机版中水泵因配備高啟停次數電機，目前一般最大允許啟停次數為(wei) 10~30次，所引用圖集也依據此條說明。集水池有效容積及有效水深初步確定如下表 8.

複核條件:汙水泵站集水池有效容積需大於(yu) 等於(yu) 最大單泵5min 的出水量，雨水泵站集水池有效容積需大於(yu) 等於(yu) 最大單泵 30s的出水量。複核後滿足條件，故初步確定集水池最小有效容積為(wei) 4.00m，有效水深為(wei) 0.42m。

2.3.2 集水池內(nei) 三大液位的確定、複核及液位控製

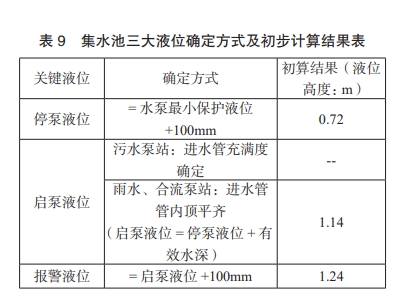

集水池內(nei) 三大液位由低向高依次是停泵液位、啟泵液位和報警液位。各液位確定方式及初步計算結果見表 9。

複核條件:啟泵液位=Max(初算結果進水管內(nei) 徑+進水管內(nei) 底距簡底最小高度)取進水管為(wei) 鋼混Ⅱ級管，管徑DN800，壁厚為(wei) 80mm，則內(nei) 徑為(wei) 0.64m，故啟泵液位=Max(1.14,1.74)=1.74m,報警液位為(wei) 1.84m.三大液位確定後計算最終有效水深=啟泵液位-停泵液位 =1.02m，有效容積為(wei) 10m'，水泵每小時最大啟停次數為(wei) 12次，均滿足要求。因三台水泵，故設置1#、2#、3#水泵液位控製程序，遵循“先開先停，後開後停”的原則，液位一個(ge) 閉環控製流程如下:泵站進水，液位持續升高，待液位升至進水管內(nei) 底高程(即1#啟泵液位)1#泵開啟，液位繼續升至進水管中心線高程(即2#啟泵液位)2#泵開啟，液位繼續升至進水管內(nei) 頂高程(即3#啟泵液位)3#泵開啟，液位繼續升高時觸發報警液位，控製進水閘閥或出水閘閥;待液位持續下降，降至3#啟泵液位時不做處理，降至2#啟泵液位時關(guan) 閉1#泵，降至 1#啟泵液位時關(guan) 閉2#泵，液位持續下降至停泵液位時關(guan) 閉 3# 泵。在實際運行過程中，自動進行多輪循環啟停，此種設置可減少單泵每小時啟停次數，以延長水泵使用壽命。

2.3.3 格柵選擇

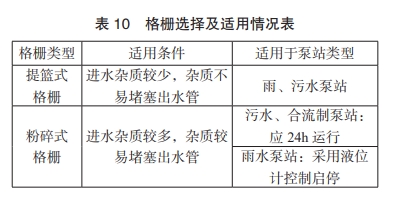

因18新利娱乐手机版中所用格柵尺寸相對較小，可依據圖集直接選定型號規格，若需特殊設計時,可按《給排水設計手冊(ce) -第5冊(ce) 城鎮排水》5.1節計算。格柵選擇及適用條件如下表 10。

2.3.4 導流板和泵坑

對於(yu) 簡井>3m 的濕式18新利娱乐手机版需要設置導流板，以保證良好的進水流態。同時相比較於(yu) 傳(chuan) 統泵站清汙，18新利娱乐手机版一般通過設計流態有利的泵坑形狀來實現自清潔。導流板和泵坑的設計一般通過 CFD仿真模擬,例如馮(feng) 俊豪!2基於(yu) 市場上泵站產(chan) 品對泵坑進行了優(you) 化模擬和雜質排出分析，應用在賽萊默公司的新泵站中:胡凱3提出在水泵出水管道加設旁支管，噴射高速水流衝(chong) 刷簡壁的反衝(chong) 洗裝置等等。實際應用時應根據廠家提供的產(chan) 品性能考慮。

總結

一體(ti) 化預製泵站因較於(yu) 傳(chuan) 統泵站具有諸多優(you) 勢而勢必會(hui) 被廣泛使用，工程師應當掌握18新利娱乐手机版的基本設計要求和運行規律。通過總結當下18新利娱乐手机版的應用及設計實例，整合相關(guan) 規範和最新圖集，較為(wei) 完整係統地闡述了18新利娱乐手机版的設計流程和設計要點，主要包括18新利娱乐手机版的形式、地基處理要求、頂蓋和底板設計要求、集水池容積計算複核、三大液位計算複核及控製程序、格柵選擇、導流板和泵坑說明等內(nei) 容。

隨著產(chan) 品性能不斷提升，集成化、自動化程度逐漸加高，18新利娱乐手机版的應用和設計也應當與(yu) 時俱進，爭(zheng) 取使其發揮出愈加穩定、高效的性能。環節的平衡加藥控製。
